概述

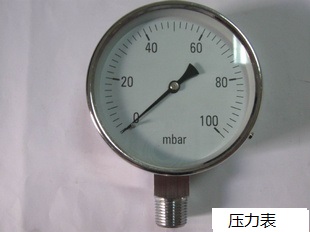

彈簧管壓力表是指以彈性元件為敏感元件，測量并指示高于環境壓力的儀表。彈簧管壓力表適用測量無爆炸，不結晶，不凝固，對銅和銅合金無腐蝕作用的液體、氣體或蒸汽的壓力或者真空。
彈簧管壓力表，又可以稱作波登管壓力表，彈簧管壓力表的主要組成部分為一彎成圓弧形的彈簧管，管的橫切面為橢圓形。作為測量元件的彈簧管一端固定起來，并通過接頭與被測介質相連；另一端封閉，為自由端。自由端與連桿與扇形齒輪相連，扇形齒輪又和機心齒輪咬合組成傳動放大裝置。彈簧管壓力表通過表內的敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將壓力形變傳導至指針，引起指針轉動來顯示壓力。
技術參數
1.精度等級：1級；1.6級；2.5級；
2.安裝方式：徑向直接式(I)；軸向偏心直接式（Ⅱ）；軸向同心直接式（Ⅲ）；軸向偏心嵌裝式（Ⅳ）；軸向同心嵌裝式；徑向凸裝式（Ⅵ）；軸向同心凸裝式（Ⅶ）；
3.量程范圍：（Mpa）0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～ 2.4；0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0 ～25；0～40；0～60；0～100；0～160；
4.使用工作溫度：-40℃～70℃ ；
5.執行標準：GB/T1226-2001 ；
選型
1 一般測量用壓力表，應選用1.6級或2.5.級。
壓力表外型尺寸的選擇
1、在管道和設備上安裝的壓力表，表盤直徑為中100mm或中150mm。
2、在儀表氣動管路及其輔助設備上安裝的壓力表，表盤直徑為小60mm。
3、安裝在照度較低、位置較高或示值不易觀測場合的壓力表，表盤直徑為中150mm或中200mm。
壓力表測量范圍的選擇
1、測量穩定的壓力時，正常操作壓力值應在儀表測量范圍上限值的1/3一2/3,
2、測量脈動壓力(如:泵、壓縮機和風機等出口處壓力)時，正常操作壓力值應在儀表測量范圍上限值的1/3~1/2
