一、pH傳感器的安裝
1、安裝角度

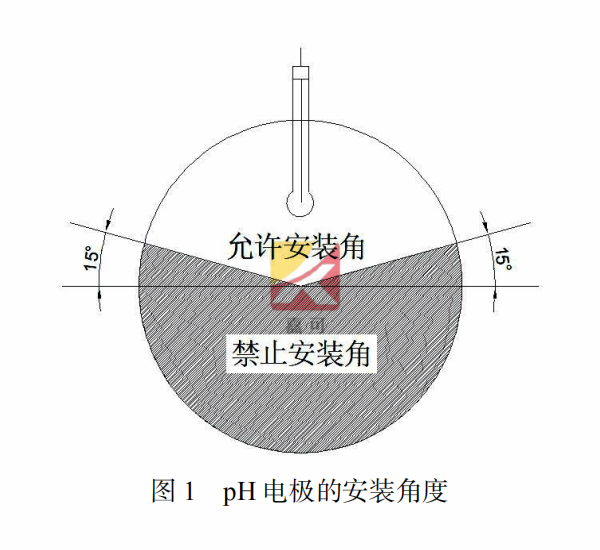

pH電極的安裝角度如圖1所示。在安裝pH電極時要盡量保持垂直，與水平面的夾角不小于15°，這是為了防止在電極內溶液因傾斜而形成氣泡，不能形成正常的膜電位。
2、安裝位置

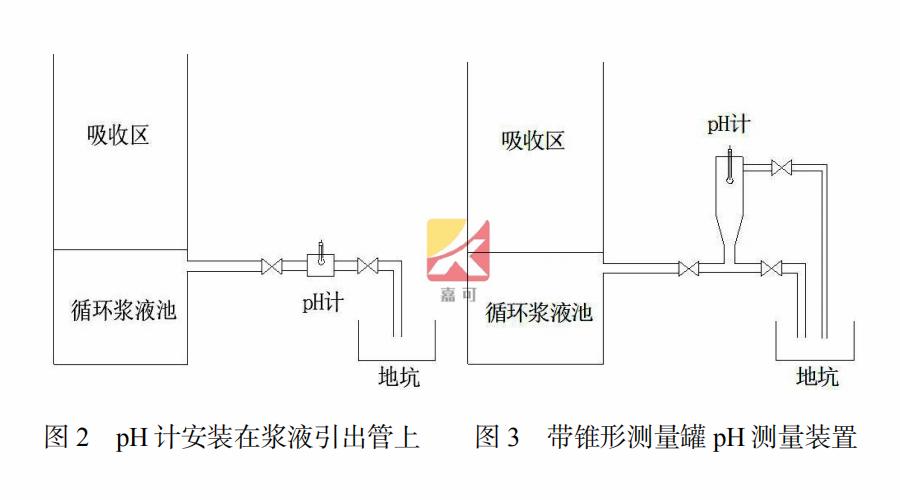

目前傳感器安裝的位置有pH計安裝在漿液引出管上裝置、帶錐形測量罐pH測量裝置、帶水平測量罐的pH測量裝置等。直接安裝在吸收塔循環漿液排出管上裝置，如圖2所示。該法利用塔內循環漿液的壓力自動排出，不需要額外動力，但是沖擊力大，所以在pH傳感器附近裝閥門降低壓力。盡管如此，pH傳感器仍然磨損嚴重。
pH傳感器安裝在錐形測量罐中，如圖3所示。在石膏漿液排出管上引出一個錐形測量罐，高于排出管，電極插在測量池上端，這樣減少了漿液中固體物質對電極的沖擊磨損。這是目前使用最多的方法，本廠采用這種安裝方式。該方法結構簡單，維護較方便，但是污染仍然很?chē)乐亍?/span>

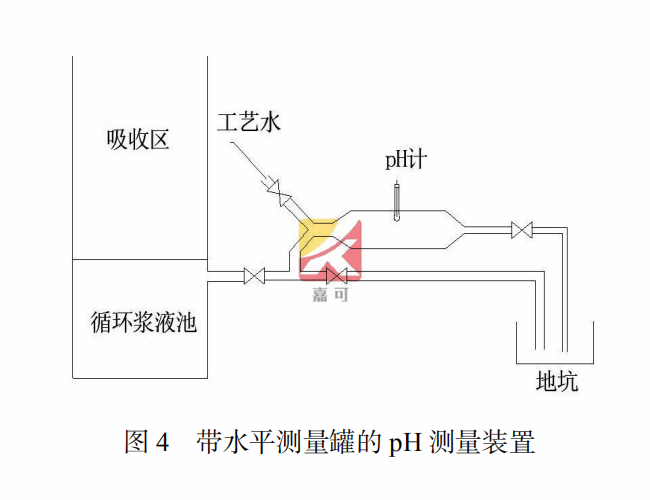

帶水平測量罐的pH測量裝置如圖4所示。帶水平測量罐的pH測量裝置是目前一種新型的測量罐，罐體水平方向擴容，循環漿液進入測量罐流速突然降低，固體物質得以沉淀，電極位于上層“清液”，可以減少磨損和污染，該測量罐帶有閥門，引入循環漿液后關閉閥門，靜置2min，待固體物質沉淀后再讀取pH值。這種測量罐的缺點是結構復雜，增加了維護工作量和用電量。
上面介紹的是目前常用的pH安裝方法，目的都是減輕循環漿液對電極的污染，其中最常用的是帶錐形測量罐pH測量裝置。然而，目前所有方法都不能真正做到無污染，因為時間稍長，漿液中的固體物質和油膜仍然會(huì )覆蓋在pH電極的敏感膜上，保證測量準確度還必須落實在日常維護上。
二、pH計的維護
pH電極最常見的問題是電極膜的污染，但因為pH數據對工藝流程的重要性，同時作為環保指標，需要不間斷測量，日常巡檢很難觀察到浸沒在漿液內的電極狀況。所以，需另外準備一臺手持式pH計。每隔2h測量一次，比較就地pH計和手持pH計各自顯示的數值，若相差大于0.2，則誤差過大，需要維護。維護優先順序為：清洗電極、標定電極、更換電極、更換電纜、更換變送器。在每項操作前，都需要比較就地pH計和手持pH計各自顯示的數值，若誤差大于0.2，再執行該操作。以下為各操作注意事項。
電極必須經常清洗，每班清洗2次。若電極表面附著褐色物質，一般為石膏，直接用清水徹底清洗，配合柔軟的棉布輕輕反復擦拭至完全去除。當電極表面褐色物質經上述操作無法取出或覆蓋有黑色油膜時，可用pH值為1.0左右稀鹽酸浸泡1min，再用清水沖洗加上柔軟的棉布輕輕反復擦拭。若一次性無法完全去除，可重復幾次，直至完全去除表面物質。標定電極前應先進行溫度補償，本廠使用的JK型pH測量?jì)x帶有自動溫度校正功能，操作時注意給予30s左右的校正時間。且必須將電極按清洗步驟清洗干凈，電極插入標液前需要用該少量標液沖洗濕潤，保證標液不被污染。校正時讀數應該取平穩值。
pH電極外殼脆弱，更換期間每一步都需要輕拿輕放，以免損壞破裂。與固定套管間的螺紋口需要纏聚四氟乙烯帶，以免進水導致電極與電纜損壞。螺紋連接旋轉時需要時刻注意電纜情況，以免電纜擰斷，盡量讓電纜跟著電極一起旋轉。若安裝情況不允許，可在螺紋上緊前反向轉幾圈，保證正常使用時電纜不會(huì )受太大的力，避免電纜斷裂。更換完成后需要標定電極。
更換變送器接線完畢，送電。以本廠使用的JK系列為例，需要在菜單中設定測量?jì)热轂閜H值、所用電極的類型為玻璃電極以及工藝標準所需要的阻尼值。設定完后需要標定電極。
