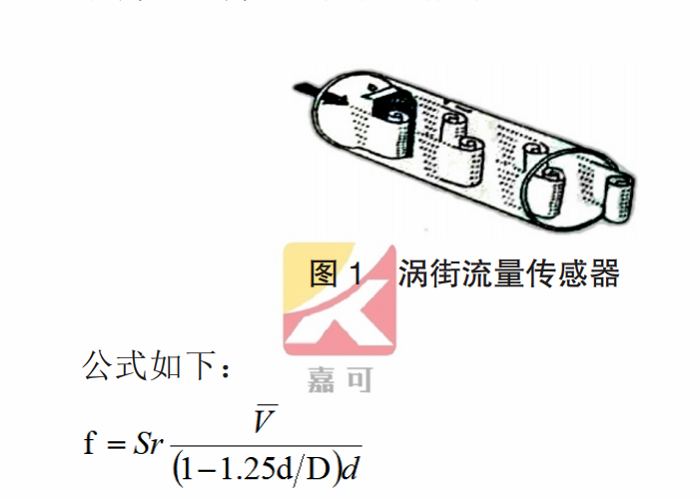

渦街流量傳感器的組成部分包括旋渦發生體、檢測探頭以及相關的電子線路。它依據卡門渦街原理，當液體經過三角柱形旋渦發生體時，會(huì )在旋渦發生體兩側交替地產生有規則的旋渦，旋渦列在旋渦發生體下游非對稱地排列，且一側旋渦分離的頻率與速渡成正比。此時，檢測探頭會(huì )形成交變電信號，輸出與旋渦同步成正比的脈沖頻率信號。渦街流量傳感器如圖1所示。
式中，f為渦旋發生頻率；V為管道內的平均流速；d是渦旋發生體的迎面寬度；D為表體通徑；Sr為斯特羅哈爾數此類型流量計在檢測元件時不接觸流體，且結構簡單、牢固、可靠性離，介質透應性強，具有良好的抗震性能。最高測量溫度達400℃。

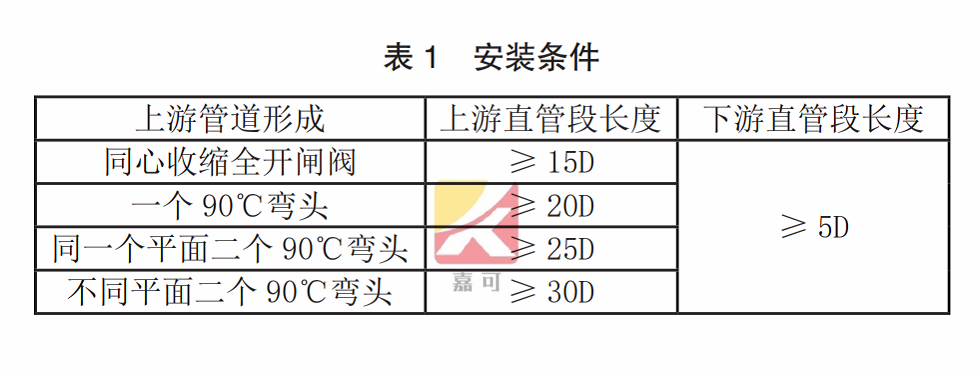

（1）在安裝過程中，流量計上游應配置一定長度的直管段，其長度應滿足如表1所示條件。
（2）傳感器應水平或垂直（流體自下而上）在與其公稱通徑相應的管道上。
（3）在傳感器的上游側不應設置調節閥。
（4）為了方便檢修和有利于保護儀器，在有條件的情況下，應盡量采用有旁路閥門的安裝方式。

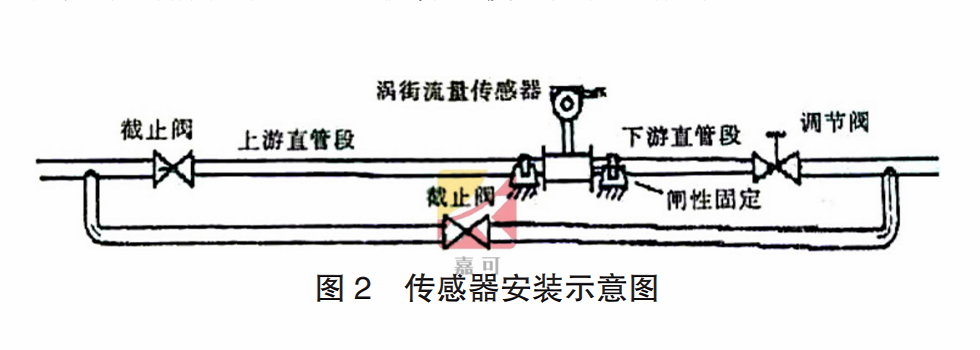

（5）傳感器應盡量避免安裝在有強烈振動的管道上，如確因條件有限制，傳感器必須安裝在振動的管道上時，可采取在傳感器上游2D處加裝管道固定支撐點式在滿足直管段要求的前提下，加裝軟管過渡，如圖2所示。
（6）流量計安裝位置應避免大動率用電器、變頻器、高壓配電設施，安裝中應防止磁場干擾和管道雜散電流的影響。
