1、測量原理
當磁鐵或線圈產生磁場并作用于干簧管開關時，干簧管的兩個簧片都被磁化。其中一個簧片的觸點上產生N極，另一個簧片的觸點上產生S極。如果生成磁場的吸引力克服了簧片彈性產生的阻力，簧片因吸引力作用而接觸導通，即電路閉合，一旦磁場作用減弱至一定程度，簧片就會(huì )因彈力作用重新分開，即電路斷開。

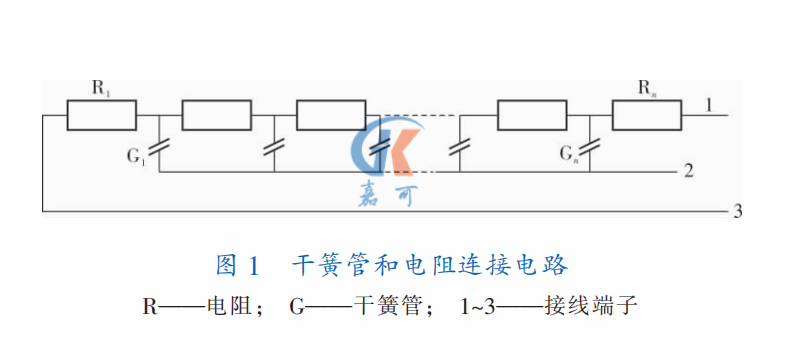

干簧管與電阻按照一定規則進行連接，隨著浮子的上下移動， 不同位置的干簧管內觸點吸合、斷開，對應的電阻值就會(huì )產生變化，其變化規律如同滑動變阻器。變送器將電阻值轉換為4～20mA的標準模擬信號。干簧管和電阻連接電路 如圖1所示。
2、性能特點
干簧電阻式液位變送器采用的是簡單的電子元件，電氣回路也較為簡單，干簧管和電阻對于振動和電磁干擾環境不敏感，所以具有良好的抗振動和抗電磁干擾能力。開關動作速度快且穩定性強。但由于自身結構原因，測量精度較低。而且在排查故障時工序多，還需要專用儀器。
3、選型設計
干簧電阻式液位變送器在增強變送器本體機械性能上的做法與磁致伸縮式液位變送器相同，在選型時需注意：
a. 選用長度較短的干簧管，通常干簧管的長度為10mm，建議采用長度為5mm的干簧管以減少其自身結構所造成的測量誤差；
b. 選用質量高、性能穩定的電子元件。
