儀表知識分享，智能壓力變送器工作原理
發布時間：2021-10-14 09:23:32
智能壓力變送器是一種在工業生產控制過程中被廣泛使用的壓力參數監測裝置，應用于石油化工、水利水電、鐵路交通等諸多領域。它能夠用于連續精確地測量氣體、液體及蒸汽的壓力、差壓、絕對壓力、液位等工藝參數，并將被測信號通過其轉換功能轉換為4~20mA的直流電標準信號和HART信號輸出，以供其他控制調節儀表和DCS分散控制系統等使用。
由于智能壓力變送器具有精度高、溫度漂移小、長期穩定性好、功能豐富等優點，所以是工業生產實現現代化、自動化的關鍵部件。因此，保證智能壓力變送器的可靠性就顯得尤為重要，其可靠性的高低對于整個系統生產過程無故障運行來說具有重大影響。

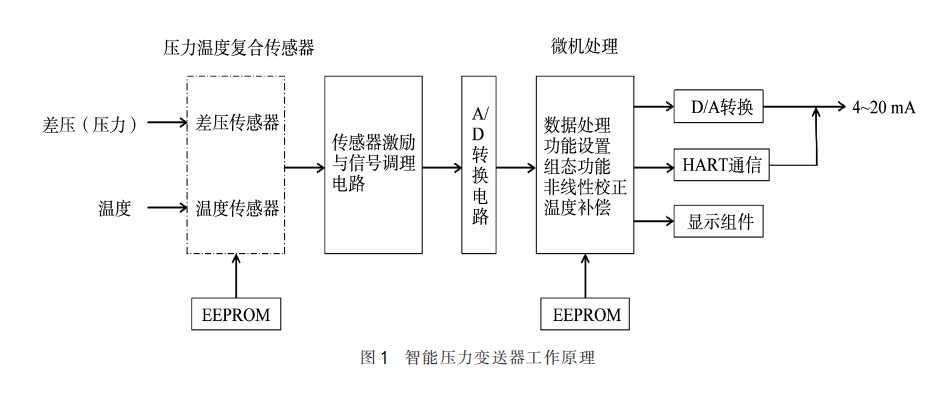

智能壓力變送器工作原理如圖1所示。圖1中主要包含有δ室傳感器、傳感器激勵與信號調理電路、A/D轉換電路、微處理器、D/A轉換電路、HART通信、顯示電路等。其中，δ室傳感器是關鍵元件。由于要檢測傳感器本體的溫度變化，所以將高精度的溫度傳感器嵌于δ室的正壓端，即構成壓力溫度復合傳感器。當外界壓力作用于δ室的隔離膜片上時，通過灌沖硅油的傳遞，可以將壓力的變化傳遞到位于中心的測量膜片上，使其產生微小的位移（最大為0.08mm），其位移距離與所受到的壓力成正比。中心測量膜片的位移變化，會(huì )引起兩固定電容極板的電容量發生改變，通過電容量的變化即可檢測出壓力的變化。
