接近開關是一種常用的利用電渦流原理的位置開關，以金屬為被測物體，當被測物體接近探頭時，一旦二者距離小于某一數值，接近開關動作，開閉狀態改變，發出接近信號；當被測物體遠離探頭時，一旦二者距離大于某一數值，接近開關再次動作。接近開關不需要與被測物體發生接觸，無機械損傷的風險。
下面分析接近開關的工作機理。接近開關電路主要由振蕩電路、檢波電路、輸出電路三部分構成。振蕩電路以L(fǎng)C信號發生器為主，在接通電源后，LC諧振產生高頻信號；檢波電路設電感，感應出測量電壓，測量電壓經二極管整流后送至三極管并提供偏置電流，該三極管的集電極和發射極快速放電；輸出電路設晶閘管，晶閘管的門極與檢波電路三極管集電極相連，晶閘管陽極經輸出繼電器線圈后接電源正極。在LC振蕩電路振蕩穩定時，晶閘管的門極電壓為零，晶閘管為關斷狀態，輸出繼電器線圈失電，觸點不動作。當有金屬物體靠近探頭時，高頻交變磁場能量傳遞給金屬物體，在其表面產生電渦流，LC電路參數發生變化，諧振停止，檢波電路中的電感檢測到電壓為零，晶閘管的門極具備正偏置電壓，晶閘管轉為導通狀態，輸出繼電器線圈得電，觸點動作。

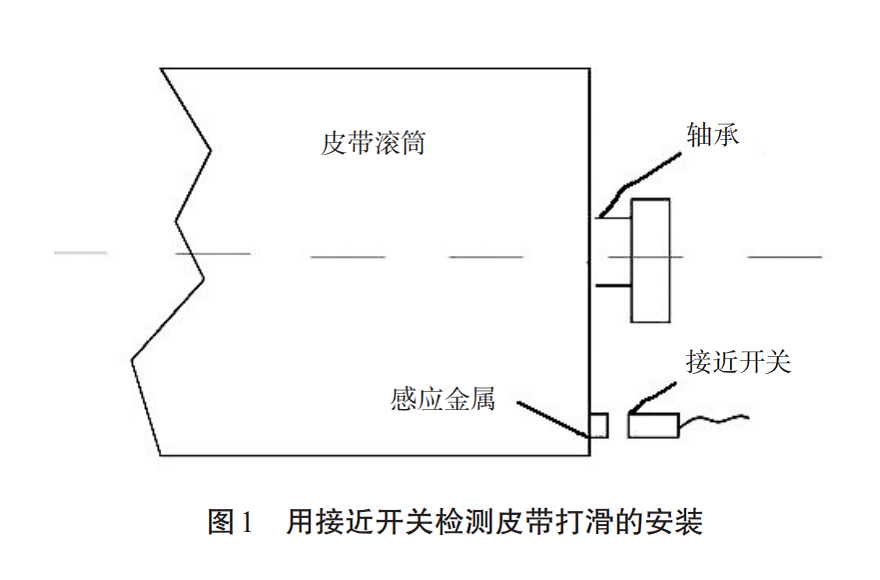

接近開關式皮帶打滑保護裝置的安裝方法如下：在皮帶滾筒側面圓周內側焊接感應金屬，之后將接近開關安裝于皮帶滾筒側面的下方，保證皮帶滾筒轉動時感應金屬能與接近開關探頭相對，二者之間的距離通常為6～10 mm。安裝方式如圖1所示。
接近開關檢測皮帶打滑保護的方法主要有兩種，第一種是“接近開關連續動作+PLC計數運算”的方法，第二種是“接近開關內置芯片+打滑總信號”的方法。對于第一種方法，感應金屬每次經過接近開關時，接近開關繼電器動作，皮帶正常運轉時，接近開關連續動作，將連續開關信號送入PLC計數。根據皮帶具體參數，可計算出固定時間內接近開關應動作的次數，將其與PLC同時間段內的計數值相比，若送入PLC動作的次數減少至一定比例，可由PLC程序判定皮帶打滑，PLC向皮帶電機配電柜發出停車指令。對于第二種方法，市場上有較為成熟的產品，以ThermoFisher公司制造的Ramsey 60-23P型打滑開關為例，該產品將接近開關、計數電路和內置芯片集成于鐵盒內并良好密封，采用220 V交流電源供電，可檢測1～10 Hz的計數脈沖，使用內置旋鈕設置額定皮帶運行速度下的脈沖頻率，當皮帶打滑時，計數電路收到的脈沖減少，若低于脈沖頻率設定值，由內置芯片發出打滑總信號指令，此時該開關的打滑總信號由閉點變?yōu)殚_(kāi)點，送至控制系統。
接近開關非接觸式皮帶打滑保護裝置可避免機械損傷，目前已得到比較普遍的使用，但相比接觸式皮帶打滑保護裝置，其價格較高。
