差壓式流量計的組成與工作原理
發布時間：2022-04-22 09:17:12
流量是工業生產最常見的參數之一，準確測量流量不僅保障了生產環節的安全，也有利于更好地進行系統控制與調節，提高效率與質量。差壓式流量計作為使用歷史最久的一種流量測量?jì)x表，在各領域具有成熟與廣泛的應用。而隨著工業發展的不斷深入，市場和政府對于包含差壓式流量計在內的計量器具提出了基于產品需求和有序監管的全新要求。差壓式流量計的檢測涉及到節流裝置、差壓裝置在內的幾何量值、壓力量值等多參量的測量。

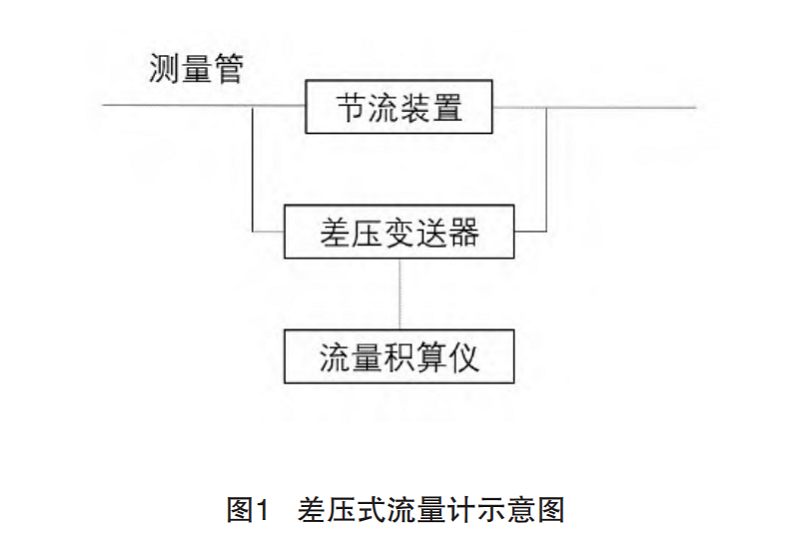

差壓式流量計主要由節流裝置、差壓變送器和流量積算儀組成。常用的節流裝置主要分為標準節流件、非標準節流件與非節流式差壓件。其原理遵循伯努利方程和流動連續性方程。在密閉管道中的單相流體經過節流件時，由于管道內的流通截面突然減小，流體的流速急速增大，因此流體的動能相應增加。此時流體的部分位能轉化為動能，流體在節流件前后就會(huì )產生壓力差。使用差壓變送器對該壓力差進行測量并由流量積算儀進行函數運算，便可得到流量測得值，如圖1所示。
