時差式插入式超聲波流量計安裝方式有哪些
發布時間：2022-12-05 08:37:37
1、類型特點
根據測量方法不同，當前流量計類型大致可分為：差壓式流量計、速度式流量計、容積式流量計、質量式流量計。其中速度式流量計主要有：渦輪流量計、渦街流量計、旋進旋渦流量計以及時差式超聲波流量計。
時差式超聲波流量計是利用超聲波在流體中的傳播特性來測量流量的計量?jì)x表。憑借其非接觸測流、儀表造價基本上與被測管道口徑大小無關、精度高、測量范圍大、安裝方便、測試操作簡單等自身的優勢被認為是較好的大管徑流量測量?jì)x表，在電力、石油、化工特別是供水系統中被廣泛應用。
2、型號樣式
根據管道管徑大小不同，時差式超聲波流量計換能器安裝方式有V形、Z形、W形3種形式，通常情況下選用V形標準安裝方式；管徑大于400mm時，采用Z形；小管徑采用W形。不同工況下選用不同的安裝方式，可保證換能器超聲波信號強度高，測量穩定性好。

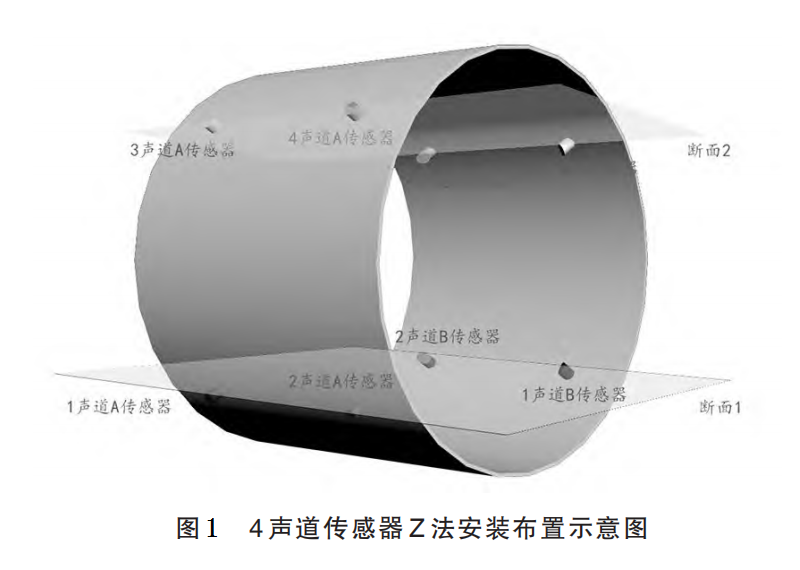

5條典型輸水管道選用時差式插入式超聲波流量計，傳感器為嘉可品牌，1MHZ頻率，Z法安裝，采用4聲道平行交叉相結合的布置方式安裝，安裝布置示意圖見圖1。
插入式超聲波流量計具有非常簡單的安裝方式，可以實現帶壓安裝與拆卸，過程無需停水、排水。采用4聲道的測量，能有效地減小不穩定發展流場對測量結果的影響，并能在一個聲道出現故障時繼續使用其他正常聲道進行有效測量，由此提高儀器的準確度及可靠性。
