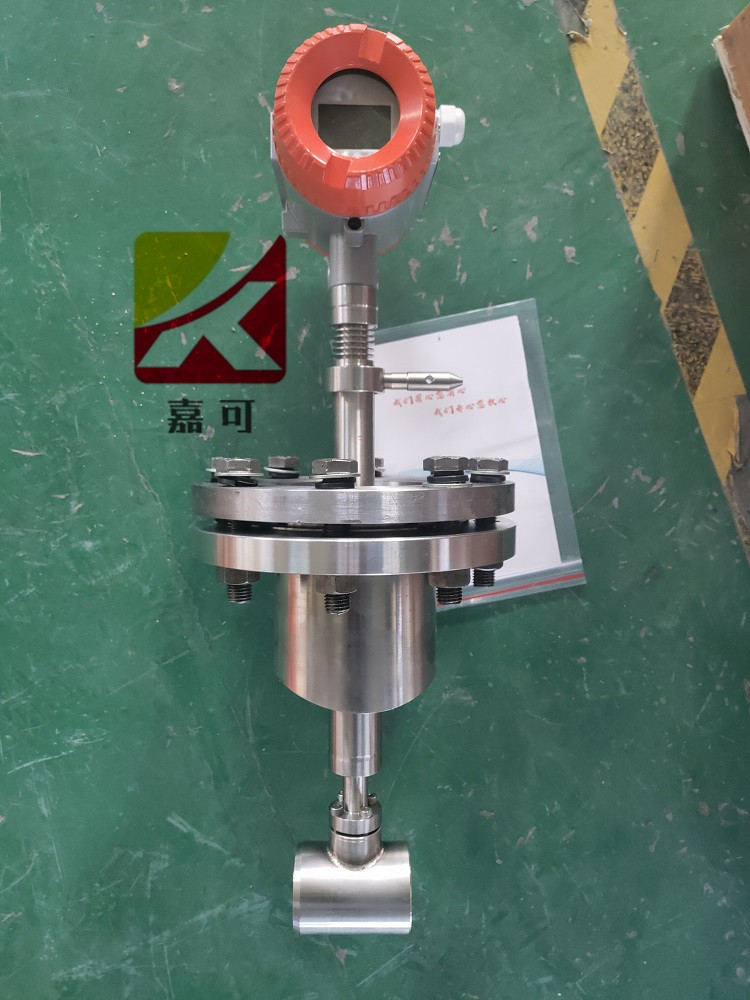

渦街流量計多以管道法蘭式結構形式在用戶中廣泛使用，但其相對價格較高，且只有在現場管線停產檢修時才能進行安裝、維護。針對此種情況，研制了插入式渦街量計，因其特殊的結構形式，配合自主研發的專用配套工具，可實現現場管道在不停產的狀態下進行安裝或更換插入式渦街流量計，該產品造價低廉、抗振性強、無零點漂移、可靠性高。通過長時間對插入式渦街流量計進行大量波形分析和頻譜分析，設計出最佳的探頭形狀、壁厚、高度、探頭桿直徑、發生體的幾何尺寸，和與之相配套采用并聯方式的四片壓電晶體及插入式渦街流量計插入管道的深度，普遍適用于大口徑工業管道安裝特點。采用先進的加工中心進行生產加工各個零部件，確保各個零部件的同軸度和表面粗糙度等加工精度，再配合熱處理工藝，從而最大限度地克服渦街流量計存在的固有自振蕩頻率對信號的影響，其準確度等級能夠達到 ±1.5% FS 以上。
插入式渦街流量計實現流量測量的理論基礎是流體力學中著名的“卡門渦街”原理，在流動的流體中裝置一個非線性三角柱形體，即渦旋發生體。當流體沿渦旋發生體繞流時，會(huì )在渦旋發生體下游產生兩列不對稱，但有規律交替地分離釋放出一系列漩渦束，只有當兩渦漩列之間的距離h和同列的兩渦漩之間的距離L之比滿足h/L=0.281時，所產生的渦街才是穩定的。
按國際標準化組織 IS07145（在環形截面封閉管道中的流體流量測定——在截面一點的速度測量法），采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的標準信號：（4 ～ 20）mA DC。
