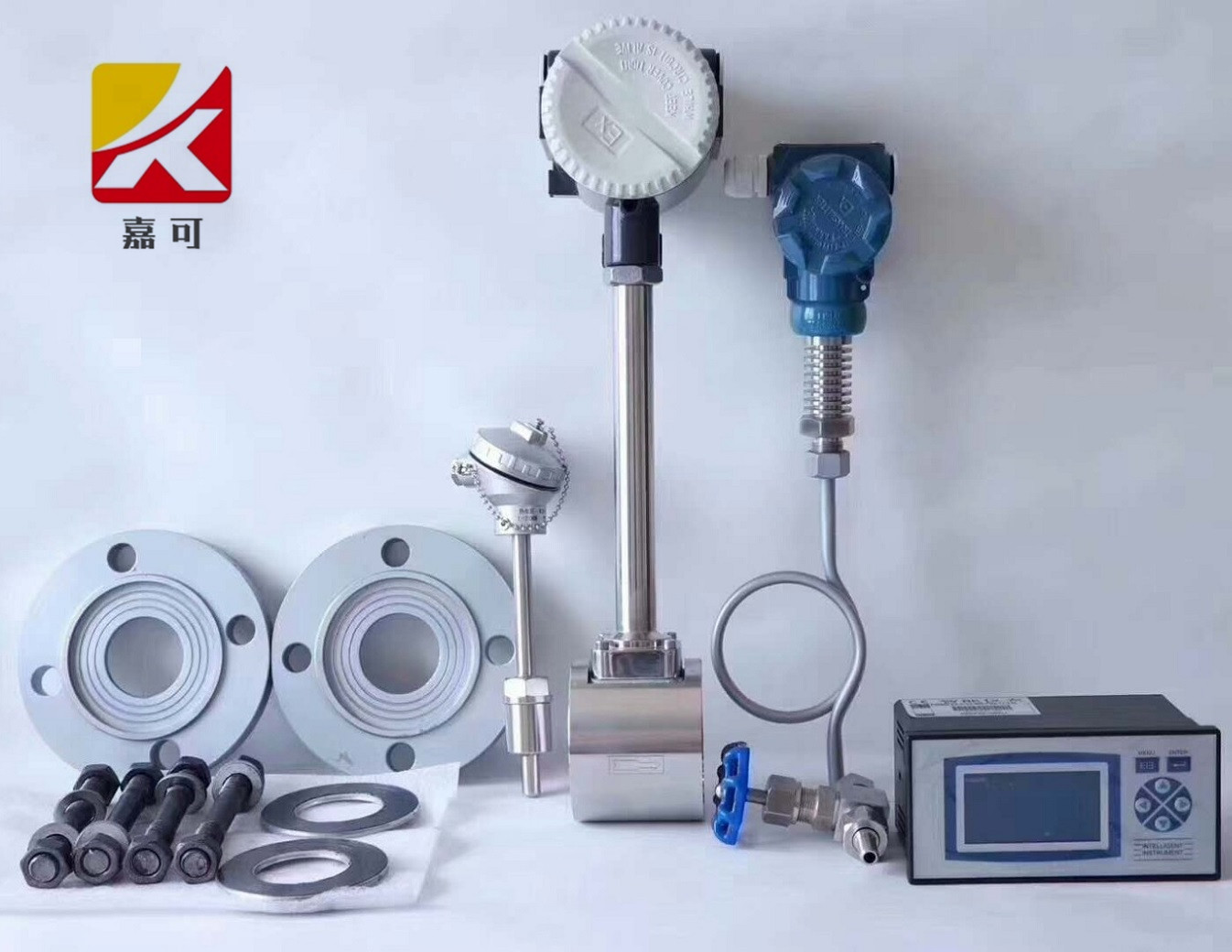

渦街流量計利用“卡門渦街”原理。在流體中安放旋渦發生體，流體在旋渦發生體的下游兩側交替地分離出兩列有規律的交錯排列的旋渦，在一定雷諾數范圍內，該旋渦頻率與旋渦發生體的幾何尺寸、管道的幾何尺寸有關，旋渦的頻率正比于流量。
渦街流量計儀表系數K的影響因素有：
1、管道雷諾數的影響；
2、溫度的影響；
3、氣體 ( 蒸汽) 壓縮性引起的影響。
通過上述渦街流量計的測量原理和影響因素進行全面的分析，渦街流量計在不同介質流量測量中的共性、差異性及安裝應用注意事項如表1所示。
項目 | 氣體 | 蒸汽 | 液體 |
準確度等級 | 1.5級 | 1.5級 | 1.5級 |
下限流速 | 2～3m/s | 2～3m/s 高溫型:2～4.2 m/s | 0.35～0.4 m/s |
常用流速 | 20m/s≤v≤35 m/s | 20m/s≤v≤35 m/s | 2m/s≤v≤5 m/s |
最大流速
| 低于80m/s | 低于80m/s | 低于10m/s |
流體溫度范圍 | 一般型，－20～260℃ | 一般型，－20～260℃ 高溫型，－20～350℃ | 一般型，－20～260℃ |
檢定方式 | 氣體實流標定 | 氣體實流標定 | 水標定 |
應用范圍 | 空氣、氮氣、氧氣等，可燃性或爆炸性流體為介質時，選用的防爆型，氧氣選用時要脫脂、禁油。 | 壓力不高于4.0 MPa，溫度不高于420℃的中低壓蒸汽。 | 低粘度、低電導率的液體，如脫鹽水、冷凝水。 |
傳感器與轉換器組成方式 | 一般采用一體型 | 分離型 | 高溫液體用分離型 |
安裝位置要求 | 垂直安裝時流體向上流動; 水平安裝時，有流量計的管段應在高處; 安裝在低處時，下游管道高于流量計，以保持滿管。 | ||
前后直管段要求 | 前20D后5D，閥門安裝在流量計的下游，采用溫壓補償時，一般在流量計下游后5D處安裝壓力測點，后7D處安裝溫度測點。 | ||
防干擾 | 應避免外部電磁場干擾，當附近有大功率電機時，為了避免工頻干擾，應采用屏蔽電纜，并且信號傳輸方式盡量采用4～20mA模擬信號，不采用脈沖頻率信號。 | ||
防振安裝 | 渦街流量計安裝應避免機械振動，尤其是管道橫向振動，否則會(huì )產生附加測量誤差。 | ||
防爆型使用注意事項 | 1、應可靠接地； 2、絕對不能在通電狀態下在現場打開儀表外殼，在檢修時要注意保護外殼，尤其是流量計的隔爆接合面不能受損傷。 | ||
