淺析節流式差壓流量計的優缺點
發布時間：2020-04-26 08:26:44

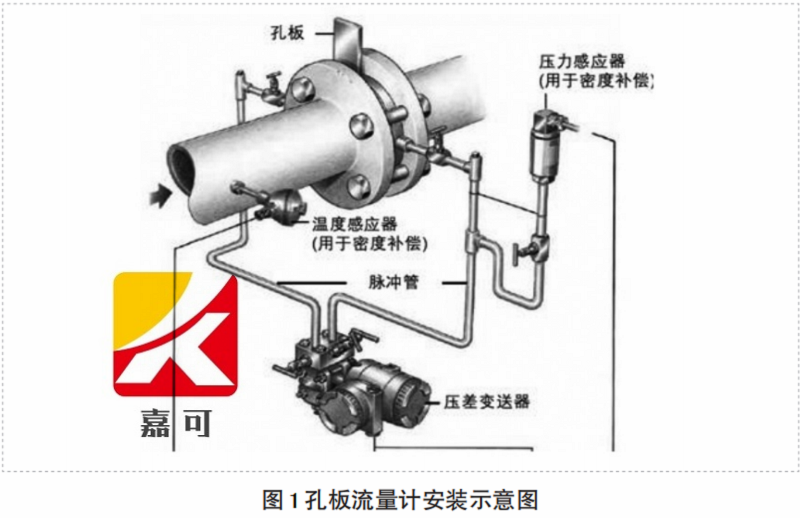

節流式差壓流量計由三部分組成：節流裝置，差壓變送器和流量顯示儀表。節流式差壓流量計工作原理是充滿管道的流體，流束在節流件處局部收縮。這時候流速變大，壓力降低，在節流件前后形成壓差壓差開方與流速成正比，通過測量壓差來得到流量。按照節流件的結構形式可以分為標準孔板，噴嘴，文丘里管，均速管。
節流式差壓流量計在供熱工程中應用的優點：
（1）結構簡單，牢固，性能穩定可靠，使用期限長，價格低廉。
（2）測量精度可達到精度可達到+-1~2%。
（3）可以應用與高溫，高壓場合。
（4）有大口徑產品。
節流式差壓流量計在節流使流體失去了理想狀態，在供熱工程中應用的缺點如下：
（1）較窄的1:3量程比，只適用于熱網用戶蒸汽用量比較穩定的場合。
（2）安裝需要較長的前后直管段，以保證節流件進口端是穩定的管流，一般很難滿足。
（3）孔板、噴嘴壓力損失大。
（4）影響測量精度的因素太多，從設計、制造到安裝要求嚴格，任何一個環節不符合標準文件的要求，都會(huì )帶來較大的測量誤差。
節流式流量?jì)x表最大的缺點是要求較長的直管段，才能獲得較高的精度，在實際應用中具有較大的局限性。
![A1OK~6LWJ(A]`~[5]7ROH~Y.png](/jk/upload/images/20200426/1587860759636048420.png "1587860759636048420.png")
