減速箱振動監測方法及系統研究
發布時間：2020-10-15 19:37:57
1、振動監測方法研究
監測振動位移、速度或加速度是獲取機械裝置振動特性的常用方法。一般根據監測對象的頻率范圍來確定具體監測物理量：
（1）對于振動頻率較低，或主要失效形式為疲勞破壞的裝置，以位移為主要監測量；
（2）對于振動頻率較高（1 kHz以上），或主要失效形式為振動沖擊和共振破壞的裝置，以加速度為主要監測量。
3200型減速箱的最高固有頻率為第1級齒輪嚙合頻率fc1=569.5Hz，頻率較低?，F場應用經驗表明，減速箱的齒輪、軸系故障以疲勞破壞為主。因此，擬選取減速箱適當位置的位移為監測物理量。
2、振動監測位置選擇
軸串聯起減速箱的傳動鏈，齒輪和箱體的振動均會(huì )傳遞給軸，因此擬選取箱體壁上某一軸承座作為振動監測位置。
中間軸與輸入軸、輸出軸均有齒輪傳動關系，輸入軸和輸出軸的振動均可通過中間軸間接體現。此外，中間軸位于減速箱的頂部位置，便于傳感器安裝。因此，選擇中間軸前端軸承座作為監測位置。
3、監測系統構成

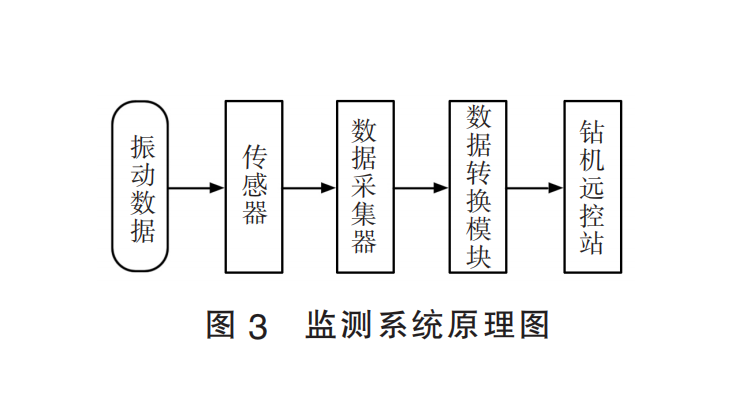

減速箱監測系統由傳感器、數據采集器、數據轉換模塊等組成，原理如圖3所示。
傳感器實時監測振動位移，安裝在鉆機電控箱內的數據采集器采集傳感器信號，并傳遞給數據轉換模塊進行模數轉換，最終傳遞到鉆機遠控站供操作者查看。其中，振動監測傳感器選用電渦流傳感器，其最大量程2mm，靈敏度1μm，最大采樣率40000次/s；數據采集器適用于0.01~10 000Hz信號。
